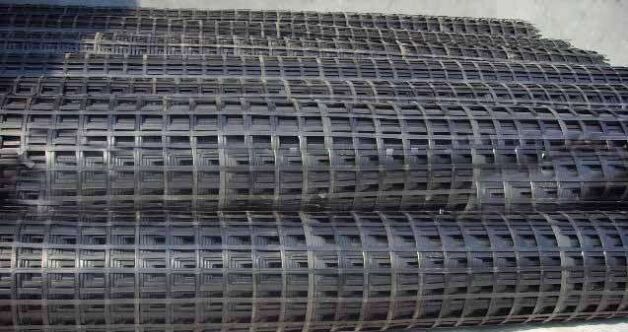

雙向鋼塑土工格柵

雙向鋼塑土工格柵是由一種鋼塑復合加筋帶(內置高強度碳素彈簧鋼絲〈受力材料〉，外面裹覆聚乙烯樹脂〈保護材料〉復合而成)，按平面經緯成直角布置，經超聲波焊接成型的土工合成材料。它是現有剛性筋材(扁鋼帶、帶肋鋼帶、鍍鋅鋼帶、不銹鋼鋼帶、鋼筋混泥土帶等)和柔性筋材(聚丙烯條帶、塑料土工格柵、經編格柵等)的綜合性產品。由于其抗拉強度大、延伸率低(≤3%)、蠕變小、及對土體有較強地嵌鎖、咬合作用，它能有效地對軟土地基進行處理，約束土體的側向位移，克服土體的不均勻沉降，極大程度地增強地基的承載能力，提高基礎的整體性能；它可廣泛地應用于道路工程、鐵路工程、支擋結構和堤壩工程、水利工程、隧道工程的加固與加強；它對抗車轍、防止路面的開裂等，都具有顯著的保障效果及良好的社會經濟效益。

1.雙向鋼塑土工格柵的強度

　　雙向鋼塑土工格柵的拉力由經緯編織的高強鋼絲承擔，在低應變下能產生極高的抗拉模量，縱橫向肋條協同作用，充分發揮了格柵對土體的嵌鎖作用。

　　可根據工程需要采用不同的鋼絲直徑或根數、不同的肋寬，不同的柵格的網孔尺寸設計成多種型號的格柵，以滿足不同情況下工程使用需要。

型號	TGDG30	TGDG50	TGDG80	TGDG100	TGDG120
縱向極限抗拉力KN/m≥	30	50	80	100	120
縱向極限延伸率%≤	3	3	3	3	3
伸長率在1%的抗拉力KN/m≥	11	19	43	53	66

高強度雙向(縱橫)土工格柵性能參數

型號	TGSG30-30	TGSG50-50	TGSG60-60	TGSG80-80	TGSG100-100
雙向極限抗拉力KN/m≥	30	50	80	100	120
雙向極限延伸率%≤	3	3	3	3	3
伸長率在1%的抗拉力KN/m≥	23	36	48	63	81

2. 變形及破斷伸長率

　　雙向鋼塑土工格柵的縱橫向肋條的鋼絲經緯編織成網，外包裹層一次成型，鋼絲與外包裹層能協調作用，破斷伸長率很低（不大于3%）。塑鋼土工格柵的主要受力單元為鋼絲，蠕變量極低。

3. 摩擦系數

　　通過生產過程中塑料表面的處理，壓制有粗糙的花紋，以增強格柵表面的粗糙程度，提高雙向鋼塑土工格柵與土體的摩擦系數。

4. 幅寬

　　雙向鋼塑土工格柵的幅寬可達6m實現高效、經濟的加筋效果。

5. 老化及耐久性

　　雙向鋼塑土工格柵的高密度聚乙烯可以確保：在常溫下不會受到酸、堿及鹽溶液，或油類的侵蝕；不會受到水溶解或微生物的侵害。同時，聚乙烯的高分子性能也足以抵抗紫外線輻射所造成的老化。格柵受力后縱橫



肋條協同作用，不會產生結點的拉裂或破損。而實際工程中，在填料的壓實后，因以未受到紫外線光和氧的侵蝕，因此完全可以滿
